Dando un paso atrás, decidimos darle un vuelta de tuerca más al concentrador. Pensamos que es necesario que los residuos estudiados, de un lugar concreto, sirvan para producir en ese mismo lugar. Aunando nuestras premisas en los anteriores intentos, creemos necesario que sea efímero, modular, flexible... y sobre todo, que cree arquitectura.
Por ello, decidimos usar materiales reciclados para generar nuevas estancias o particiones en una estancia ya existente de la vivienda. Espacios habitables creados a partir de las propiedades de los materiales reciclados.
Jose Alberto Esteve Requena
Esperanza Jurado Mañogil
Jorge Arques Carbonell
Ester Ramón López
Davide Rando
29/10/13
Tratamos de aunar las mejores ideas de los proyectos anteriormente planteados. Nuestro objetivo es hacernos expertos en la construcción de recintos con materiales reciclados capaces de proporcionar un confort y unas condiciones de habitabilidad mínimas. El destinatario de estos habitáculos es la sociedad. Cada miembro del grupo nos focalizamos en una parte de estas cabinas: mecanismo de anclaje y movimiento, envolvente, confort interior en diferentes variantes y cubierta/iluminación.
Esperanza Jurado Mañogil
Jorge Arques Carbonell
Jose Alberto Esteve Requena
Ester Ramón López
Davide Rando
25/10/13
22/10/13 El objetivo base que nos proponemos es poder realizar un ciclo utópico del reciclaje en una ciudad, desarrollando la parte que más nos interesa. Esta parte comienza siendo la optimización del espacio en todo el proceso, pero especialmente en el tramo que va desde el interior de la vivienda hasta el almacenaje en la calle. Comenzamos con el estudio más exhaustivo de volúmenes protagonistas en el ciclo del reciclaje. Analizamos tanto los recipientes que desechamos en sus diferentes formas y plegados como el volumen de contenedores donde van a parar estos residuos antes de y después de salir de la vivienda. Desarrollamos la manera de almacenaje más optima para objetos cilíndricos, y con dos características que nos parecen primordiales, tales como son la modulación y la adaptabilidad. Además, actualmente es un concepto carente de una escala definida, por lo que es aplicable a la escala tanto de vivienda como de contenedor, de edificio o de ciudad. Seguimos trabajando para definir un modelo más riguroso y real, sin dejar de lado todos lo conceptos que queremos priorizar en nuestra instalación.
Modelo Mª Elena Carrión Molina; Controlador de luz.
Montaje del modelo y pruebas del mismo.
Pruebas del modelo;
Modelo Sergio Limiñana: Adición de módulos, ampliación de la interacción.
Espejos cortados a medida + estructura cortada
Modelo de María González Carrasco: Iluminación de una estancia desde el plano inferior.
Modelo de Alberto Ortega García:
Modelo de Enrico Ugolini: Reflejar el exterior en el interior de la Instalación para mejorar la cualidad de la vida.
Modelos Entrega 01-11-13
Modelo de Mª Elena Carrión.

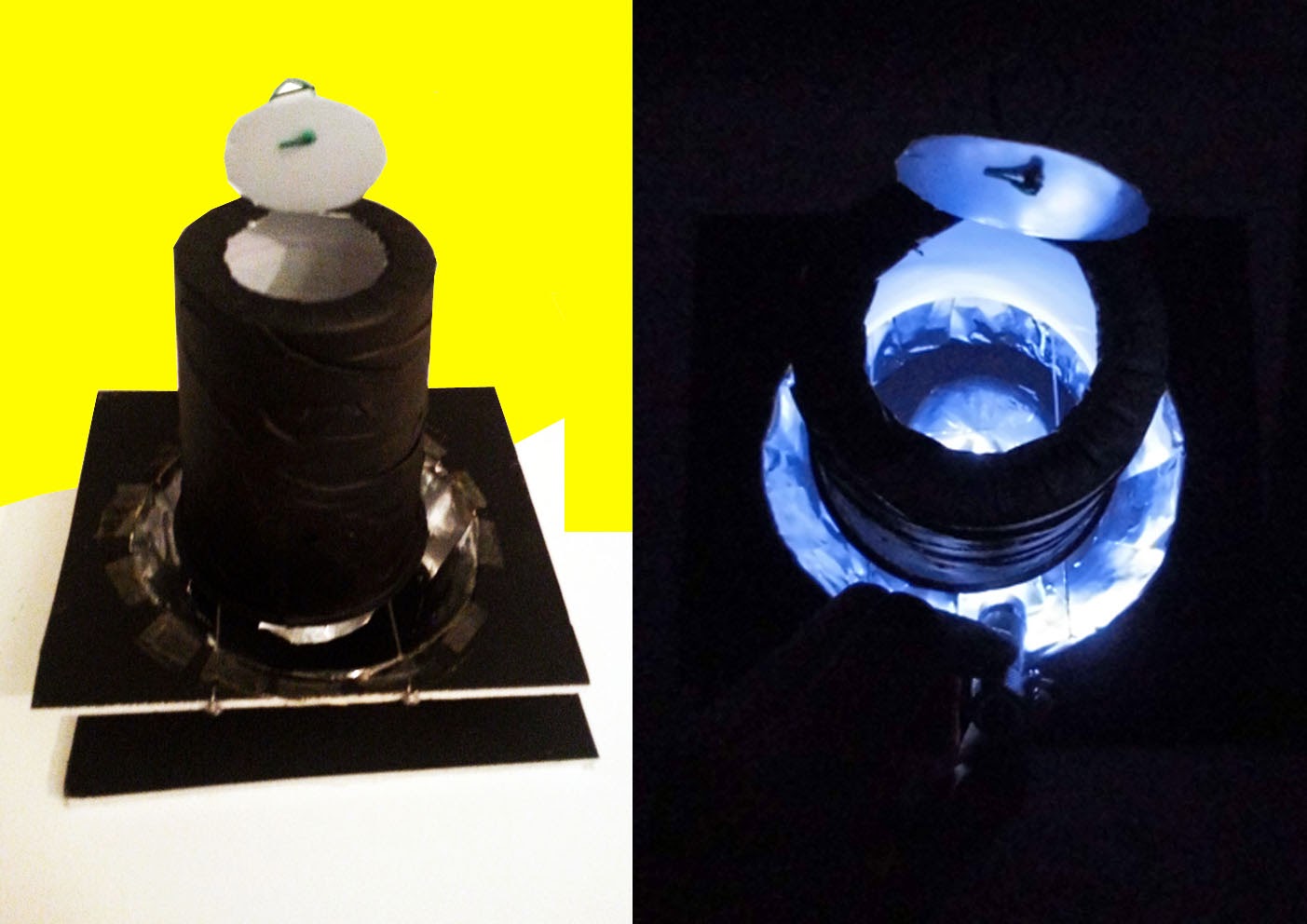

Este modelo muestra el concepto del carácter regulador de luz, del concentrador.
La luz entrará por la parte inferior del lateral del volumen, pasando al dispositivo a través de un orificio en la base. El dispositivo estará cerrado permitiendo el control de la salida de la luz.

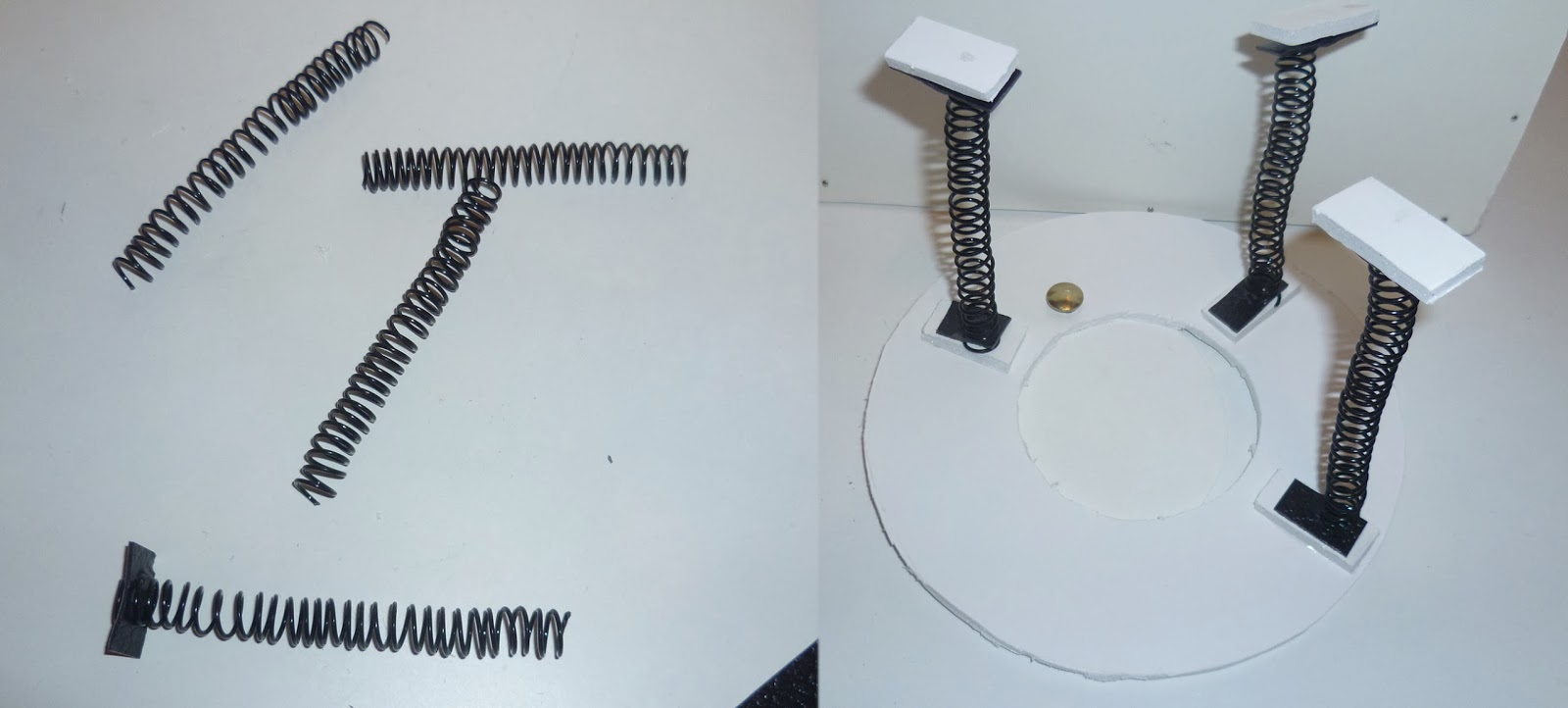

Para realizar los soportes del prototipo me basaré en el sistema extensible de un paraguas. El tablero será realizado con corcho al igual que la tapadera del orificio central. Estos se unirán con un pequeño tornillo. La envolvente será de acetato. La base será un cajón con las aberturas indicadas en los dibujos.
Modelo de María González Carrasco.
Este modelo se centra en el concepto de la entrada de luz a través del plano inferior, del suelo.
Mediante un sistema de espejos colocados estrictamente la luz seguirá una trayectoria desde la superficie (al aire libre) hasta la zona a iluminar.
Los ejemplos son aplicaciones de este concepto, de cómo se puede llegar a iluminar con luz natural espacios que por circunstancias no gozan de luz solar, como podrían ser sótanos o aparcamientos soterrados.
Según este modelo la luz no entrará a través de los paramentos verticales (ventanas convencionales) sino que iluminará el lugar a modo de "claraboya en el suelo"
Definitivamente la estructura cónica es la más propicia para lo que se pretende;
Anillos-Aros de espejo posicionados bajo la solería.

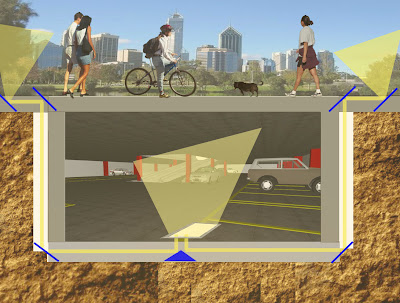

Ejemplos-Aplicación (espacios originalmente no iluminados con luz natural);
Modelo de Sergio Limiñana.

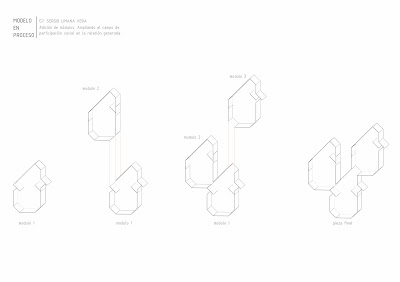

El modelo responderá a la posible ampliación de la participación social, con la adición de módulos, aprovechando su diseño previo para optimizar espacio y sencillez al mecanismo de comunicación.
Esto permitirá una comunicación en diferentes alturas y estancias, haciendo relevante la comunicación con la 'desmaterialización' y dotando de funcionalidad tanto al módulo independiente como a la comunidad.
Modelo de: Alejandra Miralles
En primer lugar, explicar que mi modelo esta basado en los quiebros. Consiste en mostrar como cambia el ancho de imagen reflejado dependiando de la longitud del espejo, tal y como se dibujo el viernes pasado.
En la siguiente imagen podemos observar un sistema en el que cambia la longitud del espejo y por tanto, la imagen que llega al último espejo es entera ( el ancho de imagen no varia)
A continuación, realizamos un estudio para saber porque y como varia el ancho de la imagen. Para ello, realizamos una superposicion de varios ángulos.
Observamos en la imagen de la izquierda que varia el eje de rotación y la posición cuando variamos el ángulo del quiebro.
En la imagen de la derecha comenzamos a elaborar el modelo, demostrando como varia el ancho de imagen al no cambiar la longitud y posición del espejo y usando solo la rotación sobre si mismo. Cuanto mas se acerca el ángulo a la vertical, mas estrecha aparecerá la imagen si no variamos su longitud.
A continuación, un ejemplo de variacion del ancho de imagen para dos ángulos diferentes:
Presentación el modelo (planta):
La posicion de los espejos 1, 2 y 4 será fija, mientras que la del espejo 3 será móvil. A la vez el espejo los espejos 2 y 3 podran rotar sobre si mismos
Los
espejos 1 y 4 podran deslizar en la horizontal, para así, poder recoger
el ancho de imagen existente y demostrar que si estos no se mueven, no
se captará el ancho de imagen.
La rotación de los espejos 2 y 3
se realizará mediante una goma tensada, unida a la vez a los espejos 1 y
4, lo que hará que los espejos queden con el ángulo requerido en cada
caso (perpendiculares a la bisectriz del angulo formado por la goma).
Los espejos 2 y 3 iran unidos por sus ejes.
La union de estos espejos (verde), será la que nos marque el ángulo del quiebro y nosotros lo moveremos manualmente hasta llegar al ángulo marcado. Los espejos entonces, se moveran a su posición al tensar la goma.
La imagen resultante no abarcará el total del espejo, debido a usar un solo espejo y no aumentar su longitud. Por lo que habrá que deslizar el espejo 4 para poder observarla. Por la misma razón tampoco se observará el mismo ancho de imagen.
La unión de los espejos se realizará de la siguiente forma (alzados):
Modelo de: Alberto Ortega García
Modelo de: Enrico Ugolini
Adición de la Entrega de 29-10-13
Atendiendo a las deficiencias de nuestra propuesta en la pasada corrección decidimos hacer hincapié en
el aspecto cualitativo de nuestro concentrador. Proponemos algunos usos teniendo en cuenta que tanto la escala como la envolvente pueden ser variables.
Los distintos espejos de los que consta nuestro concentrador cónico con direcciones infinitas son los siguientes:
La imagen viaja por el plano horizontal inferior y la mesa regulará
tanto la entrada de luz como de imagen. El cambio a doble envolvente y
consecuentemente a otras trayectorias de reflexión se debe a aspectos
funcionales relacionados con la generalización del uso del "dispositivo"
a todo tipo de lugares y escalas.
En el ejemplo de la imagen inferior podemos obervar cuatro reflexiones sobre la mesa
Una posible colocacion del concentrador como artilugio en el exterior seria la siguiente:
Explicación detallada de la mesa y sus posibilidades:
Posible situación;

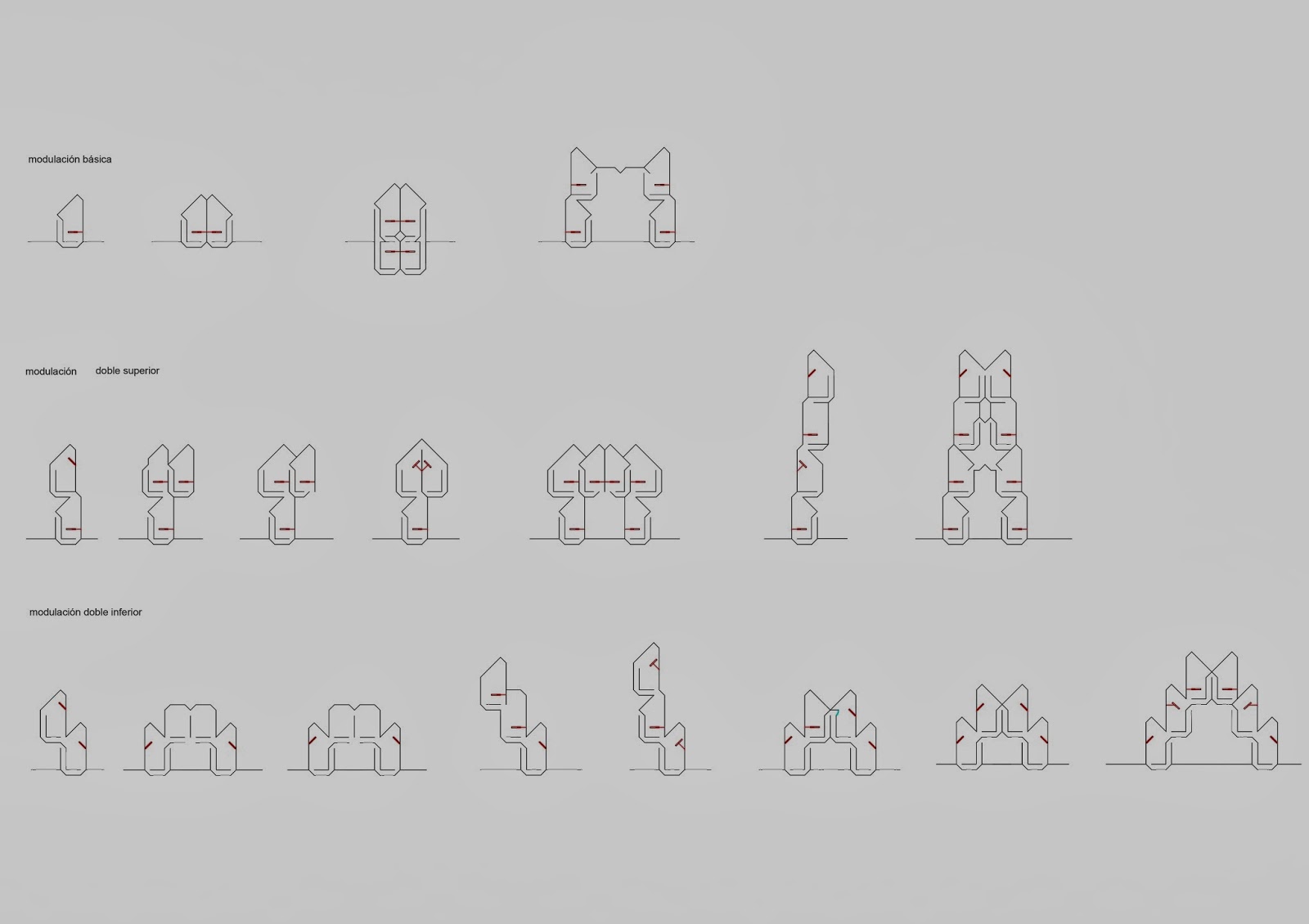

Gracias a la disposición de los espejos se ha conseguido una
optimización del espacio a la hora de organizar los módulos. Con ello se
dispone a una variación en la posición y en ciertos módulos la forma, para
maximizar y redirigir el flujo de luz. Todo esto se consigue con el juego que
se hace con la mesa central y los espejos laterales.
Se produce entonces una amplia variedad de posibilidades en
cuanto a iluminación y reflejos de un mismo objeto o persona.
En todas las disposiciones se consigue transportar la imagen
inicial a todos los módulos y además, confiere al visor inicial la posibilidad,
en algunas organizaciones específicas, de poder observarse con una vista
frontal, trasera y superior.
Con todo esto se consigue una dematerialización del mismo objeto-experimento
para poder tener una visión perimétrica hacia zonas totalmente aisladas.
Como ya hemos dicho en otras ocasiones, los espejos podrán reflejar un escenario en la dirección que nos interese en cada ocasión y no solo reflejar aquello que esta alrededor de la capsula
Realizamos los siguientes croquis que van enlazados con las imágenes mostradas martes, en la que se pueden observar los espejos en planta con con esquema explicativo. De esta forma, conoceremos la posición que deben tener los espejos según la dirección que decidamos tomar:
Comenzamos con la explicación a una dirección:
Continuamos con la explicación en dos direcciones:
Finalizamos con la explicacion en tres direcciones:
Continuando con el estudio de las de las trayectorias en las diferentes direcciones a tomar, analizamos los posibles quiebros:
Trabajaremos en planta, ya que los espejos en la trayectoria no tendran inclinacion.
Nos damos cuenta al dibujar unos posibles quiebros que el limite derecho del espejo tendrá que alargarse hasta cruzarse con la vertical y así recoger la zona sombreada.
Para estos ejemplos cogimos una dimensión de imagen de 0,5m de ancho
Profundizando en los quiebros, estudiamos una sucesión de angulos desde un angulo de 60º a uno de 64º, para intentar conseguir una relacion entre el ángulo del quiebro y la longitud y angulo del espejo:
Pero, la relacion se podia solucionar mejor con trigonometria;
Solucion con un ejemplo:
Solucion general:
La formula propuesta nos indica para cualquier quiebro que queramos hacer la longitud necesaria de espejo y su posición y ademas esta relacionado con el ancho de la imagen que queramos reflejar, que en las formulas llamamos TUBO.
Gracias a la disposición de los espejos se ha conseguido una
optimización del espacio a la hora de organizar los módulos. Con ello se
dispone a una variación en la posición y en ciertos módulos la forma, para
maximizar y redirigir el flujo de luz. Todo esto se consigue con el juego que
se hace con la mesa central y los espejos laterales.
Se produce entonces una amplia variedad de posibilidades en
cuanto a iluminación y reflejos de un mismo objeto o persona.
En todas las disposiciones se consigue transportar la imagen
inicial a todos los módulos y además, confiere al visor inicial la posibilidad,
en algunas organizaciones específicas, de poder observarse con una vista
frontal, trasera y superior.
Con todo esto se consigue una desmaterialización del mismo objeto-experimento
para poder tener una visión perimétrica hacia zonas totalmente aisladas.
Este estudio nos permite generar multitud de posibilidades. Se pueden generar relaciones entre varios espacios:
25-10-13
El viernes pasado propusimos una cápsula en la que la visión exterior entraba al interior gracias a un sistema de espejos en el suelo por unas aberturas en la parte superior y en el plano inferior (mesa regulable).
Tras la clase del viernes nos planteamos una serie de cuestiones que nos han llevado a modificar algunos de los aspectos de nuestra cápsula inicial.
Cápsula inicial (ver la entrada del viernes 18 octubre) ;
La versión 2 de nuestro habitáculo se centra en la entrada de imagen desde el exterior pero de una forma más formalizada y estricta. En este caso, a la anterior mesa regulable se le incorpora otro uso también principal; sobre esta mesa se proyectarán (reflejarán) las imágenes exteriores. Mediante un calculado sistema de reflejos la imagen llega desde distintos puntos del exterior a la mesa interior, siendo todo totalmente visible para el usuario, además, habiendo un usuario dentro y otros fuera se podrá establecer de la misma manera comunicación visual simultánea.
Por otra parte nos pareció necesario establecer un sistema apto para todo tipo de emplazamientos y escalas. Los ángulos de los espejos están pensados para dar un uso generalizado al sistema.
Os mostramos un croquis de la idea original tras las modificaciones propuestas (clase del viernes 18 oct.);
Una vez estudiado este sistema nos encontramos con la posibilidad de que al estar el usuario dentro de la capsula, su propio cuerpo interfiera en la trayectoria de las imágenes reflejadas y suponga un estorbo en el camino de la imagen hasta la mesa.
De esta manera, y tras varias reflexiones sobre la envolvente, llegamos a esta solución, la cual reúne satisfactoriamente todos los aspectos funcionales que conforman nuestro proyecto.
La imagen viaja por el plano horizontal inferior y la mesa regulará tanto la entrada de luz como de imagen. El cambio a doble envolvente y consecuentemente a otras trayectorias de reflexión se debe a aspectos funcionales relacionados con la generalización del uso del "dispositivo" a todo tipo de lugares y escalas.
Hipótesis de distintas situaciones que se podrían dar:
Los espejos podrán reflejar un escenario en la dirección que nos interese en cada ocasión. Para averiguar la colocación de los espejos en cada ocasión hemos realizado los siguientes croquis:
*Todos los espejos tsndran un angulo de 45º en sección
SITUACION DE LOS ESPEJOS EN UNA DIRECCION EN PLANTA:
Superiores:
Inferiores:
SITUACION DE LOS ESPEJOS EN DOS DIRECCIONES EN PLANTA:
Superiores:
Inferiores:
SITUACION DE LOS ESPEJOS EN TRES DIRECCIONES CUALQUIERA EN PLANTA:
Superiores:
Inferiores:
SITUACION DE LOS ESPEJOS EN DIRECCIONES INFINITAS EN PLANTA:
